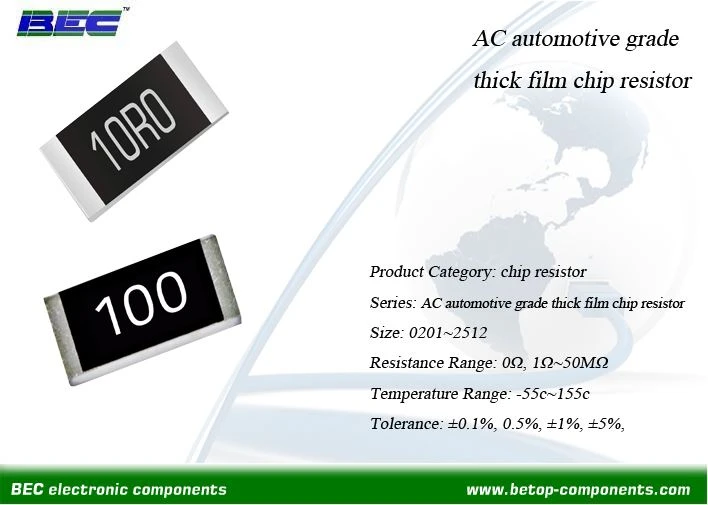

Hrubovrstvový rezistor AC automobilovej triedy vyrobený spoločnosťou Yageo group je navrhnutý pre ultra{0}}stabilný a nízky{1}}šumový výkon v presnej elektronike. Je to hrubovrstvový čipový rezistor SMD pre automobilový priemysel s certifikáciou AEC-Q200-hlavné robustné a nákladovo efektívne riešenie pre nepresné automobilové obvody vyžadujúce vysokú spoľahlivosť v drsnom prostredí, so sieťotlačou cermetovou hrubou vrstvou, bezhalogénovou konštrukciou a plne v súlade s automobilovými štandardmi namáhania. Vypĺňa medzeru medzi hrubou fóliou na všeobecné použitie (RC) a ultrapresnou tenkou fóliou (RT) pre automobilové systémy vyžadujúce trvanlivosť nad extrémnu presnosť. BEC zastupuje a predáva sériu odporov Yageo AC.
Základné parametre
|
Kategória produktu |
Tenkovrstvový SMD rezistor AC automobilovej triedy |
|
Rozsah odporu |
0Ω, 1Ω~50MΩ |
|
Rozsah veľkostí |
0201~2512 |
|
Pracovná teplota |
-55 stupňov ~ 155 stupňov |
|
Tolerancia |
±0.1%, ±0.25%, ±0.5%. ±1%, ±5% |
|
Certifikát |
RoHS, REACH |
|
Aplikácie |
Automobilový priemysel, bezpečnostné systémy, správa batérií, riadenie napájania, signalizácia |

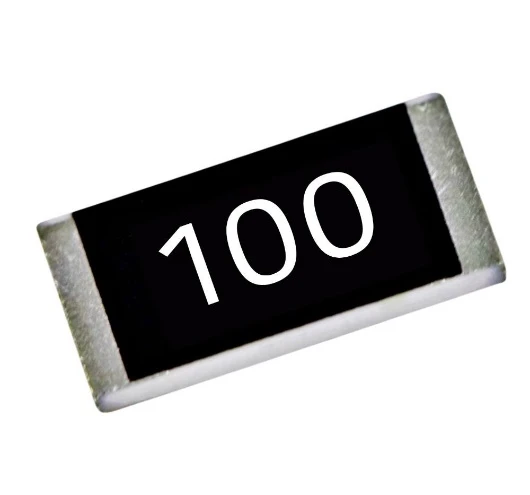

Charakteristika
Substrát: 96% oxid hlinitý (Al₂O₃) pre tuhosť a nízky tepelný odpor.
Odporová vrstva: Sieťotlačový hrubý cermetový film (10–25 μm) s laserovým orezaním pre cieľovú toleranciu.
Zakončenie: Ag-Pd vnútorné elektródy → Ni spodná vrstva → matná Sn vonkajšia vrstva (bez Pb, v súlade s RoHS), minimalizujúca prechodový odpor a cínové chĺpky.
Vrchný náter: Bezhalogénový sklo-epoxidový hybrid pre vlhkosť/mechanickú ochranu.
Označenie: Hodnoty vytlačené laserom (0603+); 0201/0402 z dôvodu miesta neoznačené.
100% AOI & Pulse Load Screening: Eliminuje skoré zlyhania pre konzistentnosť automobilovej triedy.
Spoľahlivosť a dodržiavanie predpisov v oblasti automobilového priemyslu
Kvalifikácia AEC-Q200: Overené pre tepelné cyklovanie (-55 stupňov až +155 stupňov, 1 000 cyklov), vlhkosť (85 stupňov / 85 % relatívnej vlhkosti, 1 000 h), vibrácie (30 g, 10–2 000 Hz) a otrasy (100 g, 0,5 ms) s odporom menším alebo rovným 1 %.
Úroveň citlivosti na vlhkosť (MSL) 1: Neobmedzená životnosť podlahy po otvorení (nevyžaduje sa pečenie).
Environmentálna zhoda: RoHS/REACH v súlade, bez halogénov, bez Pb; Kompatibilné s spájkovaním J‑STD‑020D (špička 260 stupňov, maximálne 30 s nad 217 stupňov).
Prevádzková životnosť: 8000 h pri menovitom výkone pre dlhodobú životnosť automobilového systému.
Výrobný proces
Časti našich výrobných zariadení
FAQ
Q1: Aké tolerancie a hodnoty TCR sú dostupné pre sériu AC?
Odpoveď 1: Tolerancia a TCR (Temperature Coefficient of Resistance) sú odstupňované pre automobilový pomer cena/výkon-žiadne mimoriadne-presné špecifikácie (tieto sú vyhradené pre sériu tenkých vrstiev RT). Možnosti tolerancie sú nasledovné:
±5 %: nákladovo-optimalizovaný štandard (najbežnejší pre automobilové-osvetlenie, ovládanie karosérie, ne-kritické ovplyvnenie).
±1 %: Stredná-presnosť (informačný a zábavný systém, ovládanie HVAC, pomocné obvody BMS).
±0,1 %/±0,5 %: Varianty s tesnou-toleranciou (iba na špeciálnu objednávku-pre automobilové pomocné obvody vyžadujúce o niečo vyššiu presnosť).
Q2: Sú hrubovrstvové rezistory SMD série AC pevné alebo premenlivé?
Odpoveď 2: Sú to pevné odpory - ich hodnota odporu je nastavená počas výroby (laserom -orezaná) a nemožno ich upravovať v -obvode. Variabilné SMD odpory (trimre/potenciometre) sú samostatným typom komponentu na kalibráciu/ladenie.
Otázka 3: Čo je kvalifikácia AEC-Q200 a akými testami prechádza séria AC?
Odpoveď 3: AEC-Q200 je celosvetový štandard spoľahlivosti automobilových elektronických komponentov pre pasívne komponenty (odpory, kondenzátory, tlmivky). Rad Yageo AC má 100 % kvalifikáciu AEC-Q200 Rev. C a všetky výrobné šarže prešli nasledujúcimi prísnymi automobilovými záťažovými testami s posunom odporu menším alebo rovným ±1 % (oficiálna špecifikácia spoločnosti Yageo).
